DESCRIZIONE

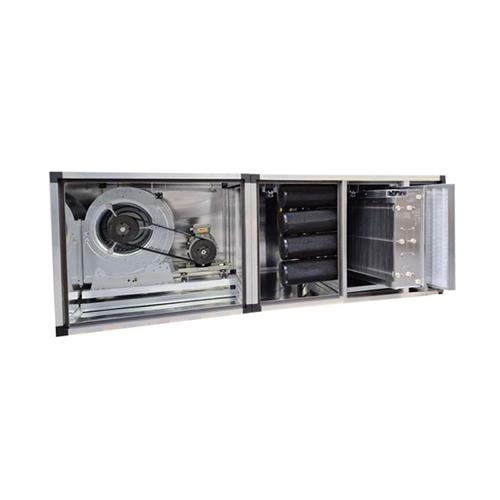

Centrale di deodorizzazione e filtrazione di sostanze organiche e chimiche composta da un ventilatore centrifugo cassonato a doppia aspirazione a trasmissione, filtro in panno G4, filtro elettrostatico e cartucce a carbone attivo.
COSTRUZIONE
Il cassone è composto da una struttura di profili estrusi di alluminio ossidato P30 o P40 e angoli in nylon caricato con fibra di vetro. Doppia pannellatura “SANDWICH” Zn/Zn spessore 23 mm con coibentazioni interne fonoassorbenti autoestinguenti. Il gruppo ventilante composto da ventilatore e motore è fissato su ammortizzatori in gomma, e tra la struttura e la bocca del ventilatore è interposta una guarnizione antivibrante di 10 mm, al fine di evitare la trasmissione di vibrazioni.
Porta di ispezione con serratura apribile solo con utensili.
MACCHINA CANALIZZATA. ESECUZIONE IN DUE MODULI.
VENTILATORE
Il ventilatore centrifugo a doppia aspirazione è costruito con robuste lamiere zincate a caldo. La ventola del tipo a pale rivolte in avanti, è bilanciata staticamente e dinamicamente
MOTORE
Il motore elettrico del tipo UNEL/MEC B3 trifase è collegato con la girante tramite cinghie trapezoidali.
RUMOROSITÀ
Valore di pressione sonora misurato in campo libero ad una distanza di 1,5 metri.
SU RICHIESTA
Esecuzione della pannellatura:
- acciaio inox AISI 304 satinato
- alluminio
- lamiera plastificata di colore beige
Coibentazione:
- bugnato
- lana minerale densità nominale 100 kg/m³
CURVE PRESTAZIONALI
l’effetto di ostruzione nel flusso d’aria non è
compreso
